激光钻孔设备：玻璃基板加工的效率革命与应用新方向

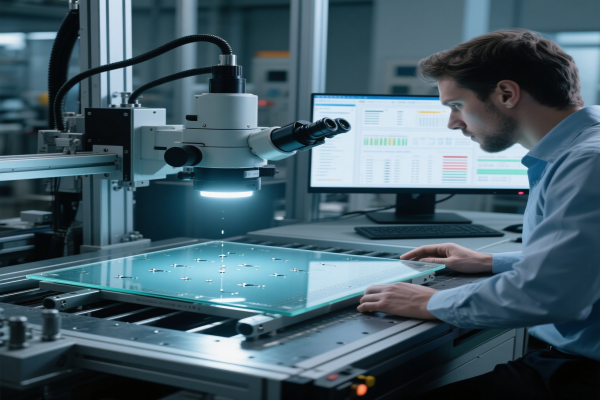

在半导体与显示技术迭代加速的 2025 年，玻璃基板因优异的电气绝缘性与机械稳定性，成为支撑高端电子器件的核心材料。作为其关键加工设备，激光钻孔技术正以 “高精度、高速度、高适应性” 的特性，重塑行业生产范式。本文将从应用场景、效率提升与未来趋势三大维度，解析激光钻孔设备如何破解玻璃基板加工难题。

一、精准加工：应对多元材料的技术适配

激光钻孔设备通过波长、脉冲宽度与能量密度的组合调控，实现对不同玻璃基板的定制化加工：

• 超薄玻璃（UTG）：采用飞秒激光（脉冲宽度 <500fs）的 “层剥式” 加工，每次脉冲去除 0.1-0.3μm 厚度材料，避免应力集中导致的基板破裂，适用于 0.1mm 以下柔性玻璃的微孔加工；

• 高硬度玻璃：针对康宁大猩猩玻璃（莫氏硬度 7 级），设备通过 1064nm 红外激光与振镜高速扫描结合，实现 50μm 孔径的高效加工，速度达 200 孔 / 秒，较紫外激光方案提升 30%；

• 复合基板：在玻璃 - 聚酰亚胺复合层加工中，设备可识别材料界面，自动调整激光能量，确保玻璃层完全去除的同时不损伤柔性基底，加工良率≥99%。

二、全场景应用：从消费电子到半导体的深度渗透

1. 消费电子：推动折叠屏与穿戴设备创新

• 折叠屏手机铰链孔：在 0.3mm 厚度的 UTG 基板上加工直径 150μm 的铰链连接孔，设备通过振动抑制平台与激光能量动态补偿，实现 ±5μm 的定位精度，保障折叠屏的开合可靠性；

• 智能手表玻璃盖板：加工直径 20μm 的麦克风拾音孔，孔壁垂直度≥89°，配合抗反射涂层工艺，提升设备的防水性能与声音采集灵敏度。

2. 半导体封装：开启 2.5D/3D 集成新时代

• 玻璃中介层（Glass Interposer）：在 6 英寸玻璃晶圆上加工 10 万级密度的 TGV 通孔（直径 50μm，深度 500μm），设备通过多头并行加工技术，单晶圆处理时间≤15 分钟，满足大规模量产需求；

• 功率芯片封装基板：针对氮化镓（GaN）功率芯片的散热需求，在玻璃基板上加工直径 1mm 的散热孔阵列，孔间距精度≤±10μm，确保芯片与散热片的无缝贴合。

3. 新能源与航空航天：严苛环境下的可靠性保障

• 光伏玻璃钻孔：在 3.2mm 厚度的光伏玻璃上加工引线孔，设备通过 CO₂激光与 CCD 视觉定位结合，实现孔位与电路图案的精准对齐，加工速度达 50 孔 / 分钟，助力 BIPV（建筑光伏）组件的标准化生产；

• 航空玻璃加工：针对耐高压的石英玻璃（厚度 2-5mm），设备采用脉冲串叠加技术，将钻孔时间缩短至传统机械加工的 1/3，且孔边缘强度提升 20%，满足航空窗玻璃的安全性要求。

三、效率革新：数据驱动的生产优化

1.工艺参数智能化

• 内置材料数据库，支持 20 + 玻璃材质的一键参数调用，新物料调试时间从 4 小时缩短至 30 分钟；

• 基于机器学习的能量预测模型，可根据基板批次差异自动调整激光功率，将孔径一致性提升至 99.2%。

  2.硬件架构升级

• 双工位交换平台设计，实现上料、加工、下料同步进行，设备利用率从 60% 提升至 90%；

• 集成自动对焦系统（精度 ±1μm），解决传统人工调焦耗时久、误差大的问题，单批次基板加工耗时减少 40%。

  3.成本对比优势
  | 指标 | 激光钻孔设备 | 传统机械钻孔 |
  | 单孔加工成本 | 0.008 元 | 0.035 元 |
  | 日均产能（8 小时）| 12 万孔 | 4 万孔 |
  | 良品率 | 98.5% | 82% |

四、未来趋势：柔性化、绿色化与集成化

1.柔性制造技术

• 开发可弯曲振镜系统，支持曲面玻璃基板（曲率半径≥50mm）的钻孔加工，适配车载弧形显示屏等异形产品；

• 模块化设计实现 2-8 头自由组合，可在 1 小时内完成从微孔（5μm）到通孔（1mm）的设备配置切换。

  2.绿色加工工艺

• 采用光纤激光替代传统气体激光，能耗降低 60%，且无有害气体排放；

• 废水回收系统实现 95% 的冷却水循环利用，单台设备年节水达 500 吨。

  3.全流程集成方案

• 与自动上下料机器人、AOI 检测设备联动，构建 “加工 - 检测 - 分拣” 一体化产线，人工干预率降至 5% 以下；

• 支持 MES 系统数据对接，实时追溯每片基板的加工参数，满足 IATF 16949 等严苛质量体系要求。

五、行业洞察：破解玻璃基板加工三大痛点

Q1：小孔径加工时如何避免孔型畸变？
A：通过 “螺旋扫描 + 中心定点烧蚀” 复合工艺，先以低能量激光勾勒孔轮廓，再集中能量去除中心材料，可将圆度误差控制在 1% 以内。

Q2：厚玻璃基板钻孔效率低怎么办？
A：采用 “分层加工 + 锥度补偿” 技术，将 5mm 厚度基板分 10 层加工，每层调整激光入射角，配合高压气流排渣，加工速度提升至 1.2mm / 分钟。

Q3：如何平衡钻孔速度与孔壁质量？
A：设备支持 “速度 - 质量” 模式切换：高精度模式下孔壁粗糙度 Ra≤0.3μm，适合半导体封装；高速模式下速度提升 50%，适合对精度要求较低的消费电子领域。

结语：开启玻璃基板加工的 “激光时代”
