作为已知最硬的工程材料之一,金刚石薄膜在高端制造领域承担着不可替代的作用:在功率芯片散热中,其热导性能是铜的 5 倍,可解决 500W 以上高功率器件的过热失效问题;在量子计算领域,作为超导量子比特的衬底材料,其原子级平整度要求(表面粗糙度 Ra<1nm)对加工技术提出终极挑战。
传统加工手段在金刚石薄膜面前举步维艰:机械研磨钻孔的材料去除率仅 0.1mm³/min,且每加工 100 个孔需更换刀具;电火花加工因绝缘特性完全失效;纳秒激光加工虽能实现材料去除,但热影响区导致的孔壁裂纹,使器件可靠性测试通过率仅 60%,成为产业规模化的 “卡脖子” 环节。
飞秒激光的超短脉冲特性(10⁻¹⁵秒级),使其能量密度可达 10¹³W/cm² 以上,通过多光子电离直接打破 C-C 共价键,实现材料的 “冷蒸发”。这种加工机制带来革命性改变:
无热损伤加工:热扩散深度<100nm,加工后材料内部应力<5MPa,远低于传统方法的 50MPa;
表面质量跃升:孔壁表面粗糙度 Ra<80nm,无需后续抛光工序,直接满足精密器件的装配要求;
加工灵活性增强:支持最小 30μm 孔径加工,且孔径锥度<0.5°,突破传统加工的 “孔径下限” 与 “锥度限制”。
与皮秒(10⁻¹² 秒级)、纳秒(10⁻⁹秒级)激光对比,飞秒激光在金刚石加工中的优势显著:当加工 0.3mm 厚度材料时,飞秒激光的热影响区仅为皮秒激光的 1/20、纳秒激光的 1/100,真正实现 “零缺陷” 加工。

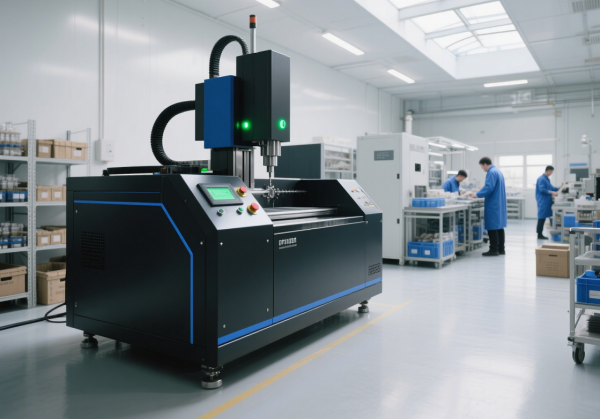

现代激光钻孔设备通过三大核心模块的技术创新,实现加工性能的跨越式提升:
超精密运动系统:采用气浮导轨(直线度误差<0.5μm/m)与力矩电机(角位移精度 ±1arcsec),配合激光干涉仪闭环反馈,确保加工轨迹精度 ±1.5μm;
智能工艺数据库:内置 50 + 加工工艺方案,覆盖不同厚度(0.1-3mm)、不同孔径(20-1000μm)的加工需求,新手操作员亦可快速实现参数配置;
全流程质量管控:集成机器视觉检测(精度 ±2μm)与声学传感器(分辨率 0.1dB),实时监测钻孔过程中的异常放电、碎屑堵塞等问题,自动触发停机保护,将加工不良率控制在 0.5% 以下。
在实际应用中,该技术已实现多个 “首次” 突破:首次在 1mm 厚度金刚石片上加工出径深比 1:80 的微孔(直径 12.5μm),首次实现金刚石与硅晶圆的异质集成钻孔(位置对准精度 ±3μm),为先进封装技术提供了关键工艺支撑。
随着金刚石 CVD 技术的成熟(厚度均匀性<±2%),其应用从高端领域向消费电子渗透。2025 年中国金刚石薄膜制品市场规模预计达 150 亿元,年复合增长率 12%,带动激光钻孔设备需求激增。
技术发展呈现两大主线:
设备性能迭代:脉冲能量稳定性从 ±5% 提升至 ±2%,加工速度从 5 孔 / 分钟提升至 20 孔 / 分钟,推动大规模量产;
绿色制造升级:设备能耗降低 40%(<5kW/h),配合全封闭加工腔体(粉尘收集效率>99%),满足半导体行业的洁净生产要求。
1.基础性能参数:
激光类型:优先选择飞秒激光(脉冲宽度<500fs),皮秒激光仅适用于厚膜粗加工;
定位精度:X/Y 轴定位精度需≤±2μm,Z 轴重复定位精度≤±1μm;
功率调节范围:5-50W 连续可调,满足不同材料去除率需求。
要求供应商提供加工后材料的 SEM 截面图(热影响区<200nm)、拉曼光谱检测报告(无石墨化特征峰)。
对于典型工况(0.5mm 厚度 / 100μm 孔径),单孔加工时间应<5 秒,支持 24 小时连续加工无精度衰减。
具备自动对焦(响应时间<100ms)、加工参数自学习(数据样本≥1000 组)功能,降低人工调试成本。
要求提供 7×24 小时远程诊断、48 小时现场响应,关键部件(激光器、运动平台)保修期≥3 年。
