紫外激光打标机应用行业介绍

2017-06-01 返回列表

紫外激光打标机应用行业介绍

       紫外激光打标机的打标效果相对于一般的激光打标机的效果更佳完美,这也是为什么它是高端设备的激光设备之一。下面我们看一下紫外激光打标机通常能应用在哪些行业
1:表面蚀刻/电路生产
       紫外激光打标机应用在生产电路时工作迅速,数分钟就能将表面图样蚀刻在电路板上。这使得紫外激光器成为生产PCB样品的最快方法。研发部门注意到,越来越多的样品实验室正在配备内部紫外激光系统。依赖于光学仪器检定,紫外激光光束的大小可以达到10-20μm, 从而生产柔性电路迹线。紫外线在生产电路迹线方面的最大优势,电路迹线极其微小,需要在显微镜下才能看见。这一电路板尺寸为0.75英寸x0.5 英寸,由一块烧结陶瓷基片和钨/镍/铜/表面组成。激光器能够产生2mils的电路迹线,间距为1 mil,从而使得整个间距仅为3 mils。
虽然使用激光光束生产电路是PCB 样品最快的方法,但大规模进行表面蚀刻应用最好留给化学工艺。
2:PCB的拆卸

       大功率的紫外激光打标机应用切割对于大型或小型生产企业来说都是一个最佳的选择,对于PCB的拆卸,尤其是需要应用于柔性或刚柔结合的电路板上时也是一个不错的选择。拆卸就是将单个电路板从嵌板上移除,考虑到材料柔性的不断增加,这种拆卸就会面临很大的挑战。V槽切割和自动电路板切割等机械拆卸方法容易损伤灵敏而纤薄的基板,给电子专业制造服务(EMS)企业在拆卸柔性和刚柔结合的电路板时带来麻烦。紫外激光器切割不仅可以消除在冲缘加工、变形和损伤电路元件等拆卸过程中产生的机械应力的影响,同时比应用如CO2激光器切割等其它激光器拆卸时产生热应力影响要少一些。“切割缓冲垫”的减少能够节省空间,这意味着元件能够放置在更靠近线路边缘的位置,每一块电路板上可以安装更多线路,将效率提升到最高,从而达到柔性线路应用的最大极限。

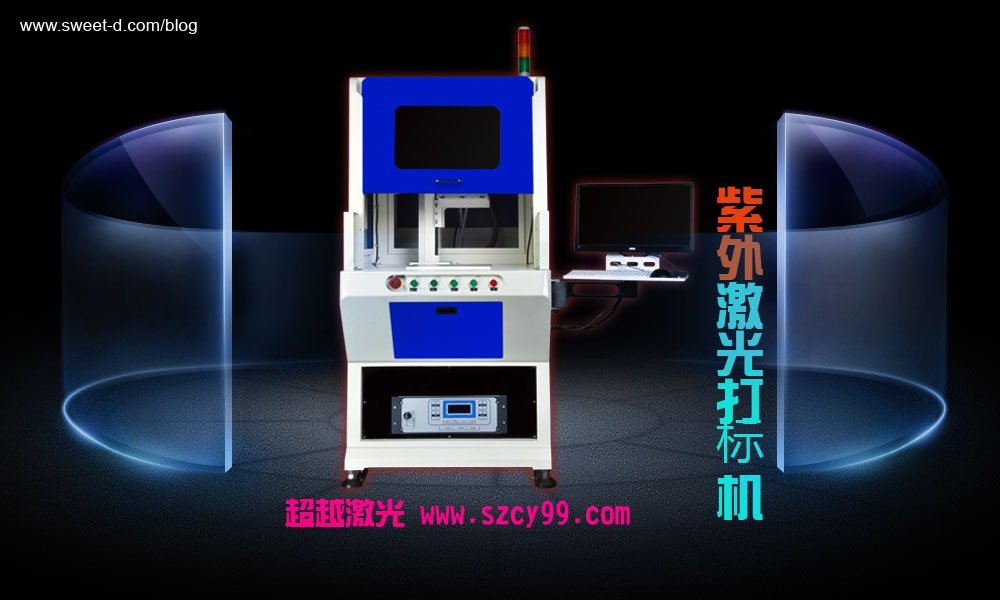

紫外激光打标机应用行业

3:紫外激光打标机应用在钻孔方面
       激光打标机由于紫外激光器小型光束尺寸和低应力属性的应用是钻孔,包括贯穿孔、微孔和盲埋孔。紫外激光器系统通过聚焦垂直波束径直切割穿透基板来钻孔。依据所使用的材料,可以钻出小至10μm的孔。紫外激光器在进行多层钻孔时尤为有用。多层PCB使用复合材料经热压铸入在一起。这些所谓的“半固化”会发生分离,特别是在使用温度更高的激光器加工后。但是,紫外激光器相对来说无应力的属性就解决了这一问题,一块14 mil的多层板上钻直径为4mil的孔。这一在柔性聚酰亚胺镀铜基板上的应用,显示了各层之间没有出现分离。关于紫外激光器低应力属性,还有重要一点:提高了成品率数据。成品率是从一块嵌板上移除的可用电路板的百分率。
在制造过程中,很多情况都会造成电路板的损坏,包括断裂的焊点、破裂的元件或分层。任一种因素都会导致电路板在生产线上被丢进废物箱而非进入运输箱。应用上紫外激光设备,在很大程度上解决这一问题!这也是选择它的主要原因。
4:紫外激光打标机应用在深度雕刻方面
       这包应用包含多种形式。利用激光器系统的软件控制,激光光束设定进行受控消融,即能够按照所需深度在某一材料上进行切割,在转向另外一种深度和开始另外一个任务之前可以停止、继续和完成所需的加工。各种深度应用包括:嵌入芯片时用到的小型生产以及将有机材料从金属表面移除的表面研磨。
紫外激光打标机还可以在基板上进行多步骤操作。在聚乙烯材料上,第一步是用激光产生一个深度为2 mils的凹槽,第二步是在上一步的基础上产生8 mils的凹槽,第三步是10mils的凹槽。这说明紫外激光系统所提供的整体用户控制功能。

紫光激光设备在电路板上的应用,已经得到认可,而且是目前电路板使用设备中的标配之一。除了在电路板行业,在其它行业也是大有用途,比如在多彩的透光按键方面。在比如:苹果手机,IPAD、键盘鼠标、手机外壳、手机充电器、UV塑料外壳、手表等等。都有出色的表现。相信随着价格的不断下降,紫外激光打标机的普及会越来越快!

(本文由超越激光原创,转载须注明出处:www.szcy99.com,珍惜别人的劳动成果,就是在尊重自己)
