从早期的机械加工到化学蚀刻,再到激光技术的规模化应用,陶瓷基板加工经历了三次技术革命:
1.0 时代(机械加工):依赖金刚石刀具的接触式加工,效率低(<30mm/min)、精度差(±100μm),仅适用于粗加工
2.0 时代(化学蚀刻):通过氢氟酸等溶液实现无应力加工,精度提升至 ±50μm,但周期长(24-48h)、污染重,难以应对三维结构加工

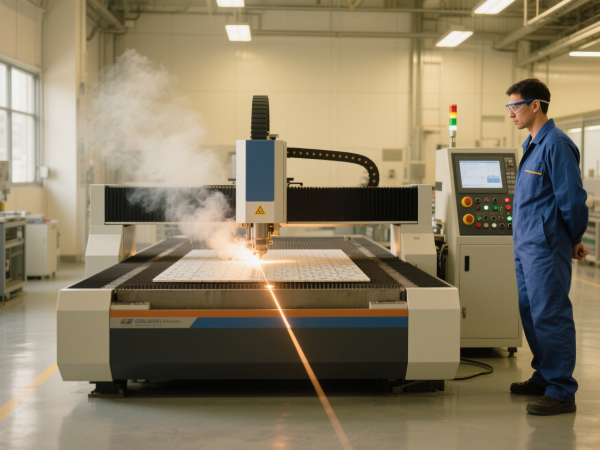

3.0 时代(激光加工):非接触式热 / 冷加工模式,实现精度(±15μm)、效率(100mm/s 以上)、环保的全面突破,推动行业进入精密加工阶段
材料类型 |
推荐激光类型 |
功率范围 |
加工模式 |
典型应用场景 |
良率指标 |
氧化铝 |
CO₂/ 光纤 |
100-300W |
热汽化 |
1-2mm 厚度基板切割 |
≥92% |
氮化铝 |
光纤 / 紫外 |
200-500W |
热熔融 |
0.5-1.5mm 精密加工 |
≥88% |
氧化锆 |
紫外 / 绿光 |
50-150W |
冷切割 |
0.3mm 以下超薄加工 |
≥95% |
1.能量密度公式:( E_d = frac{P}{v cdot d} )(P = 功率,v = 速度,d = 光斑直径)
氧化铝切割推荐值:8-12J/cm²,确保材料充分汽化同时避免过度热损伤
氮化铝加工临界值:15J/cm² 以上,突破材料高导热导致的能量流失问题
2.辅助气体策略
切割氧化铝使用氧气(0.2-0.3MPa),通过氧化放热反应提升切割速度 20%
加工氮化铝采用氮气(0.8-1.0MPa),抑制高温下的氧化反应,保障基板电性能
1.5G 介质滤波器加工
在 0.635mm 氧化铝基板的腔体切割中,紫外激光技术实现 ±25μm 尺寸精度,较化学蚀刻效率提升 10 倍,满足 5G 基站每月万片级交付需求
某通信组件厂商实测数据:采用激光切割后,滤波器的插入损耗波动从 ±0.3dB 降至 ±0.1dB,信号稳定性显著提升
2.微波天线基板加工
针对 0.003 英寸(0.076mm)孔径的氮化铝基板,光纤激光切割技术实现 ±0.0005 英寸(12.7μm)精度,孔壁垂直度误差 < 0.5°,保障天线阵列的相位一致性
1.功率模块封装基板
在 IGBT 模块用氮化铝基板的半切工艺中,激光切割技术实现 0.1mm 深度控制,边缘崩裂率 < 0.05%,较机械切割提升可靠性 5 倍以上
某车企动力电池 BMS 基板加工案例:采用激光切割方案后,基板的耐高温循环(-40℃~125℃)失效比例从 8% 降至 1% 以下
2.传感器基板加工
针对 MEMS 传感器用 0.5mm 氧化锆基板,紫外激光实现 0.2mm 宽度的微槽加工,槽底平面度误差 < 10μm,保障传感器的灵敏度一致性
1.高端手机陶瓷背板
氧化锆陶瓷(硬度莫氏 8.5 级)的曲面切割中,紫外激光技术实现 R0.2mm 最小圆角半径加工,边缘崩缺不良率从传统工艺的 15% 降至 1.2%
某品牌可穿戴设备案例:0.1mm 氮化铝基板的柔性电路切割,热影响区控制在 5μm 以内,设备长期使用的短路故障率下降 70%
1.AI 质量控制系统
集成机器视觉与深度学习算法,实时检测切割边缘的微裂纹(识别精度≥5μm),并通过加工参数自调整,将缺陷率从 3% 降至 0.3% 以下
2.数字孪生技术
建立陶瓷基板激光切割的数字模型,预演不同工艺参数下的加工结果,工艺调试时间从 4 小时缩短至 30 分钟
1.飞秒激光加工
针对金刚石、碳化硅等超硬材料,飞秒激光(脉宽 < 100fs)实现真正无热损伤加工,在 0.1mm 金刚石薄膜上加工 5μm 线宽的电路图形,边缘粗糙度 Ra<0.2μm
2.复合加工技术
激光切割与激光微熔结合,在陶瓷基板边缘形成 0.3mm 宽度的强化层,抗冲击强度提升 40%,解决传统加工的边缘脆弱问题
1.低功耗解决方案
新一代光纤激光器采用半导体泵浦技术,电 - 光转换效率达 35%,配合智能休眠模式,较传统设备节能 50% 以上
2.废料回收体系
建立激光切割废料的分级处理系统:>50μm 颗粒用于粗磨材料,<50μm 粉末通过喷雾造粒技术再生利用,材料综合利用率超 95%
面对多样化的加工需求,企业需从三个维度科学选型:
1.精度优先级:
±50μm 以上精度:可选 CO₂激光切割机(性价比高)
±25-50μm 精度:优先光纤激光切割机(效率与精度平衡)
±25μm 以下精度:必须紫外 / 绿光激光切割机(冷加工模式)
2.产能规划:
中小批量(<10 万片 / 月):选择单工位手动上下料设备
大规模生产(>50 万片 / 月):配置全自动生产线(含机器人上下料 + 在线检测)
3.材质兼容性:
多材质加工场景:优选支持 CO₂/ 光纤 / 紫外多激光源切换的设备(切换时间 < 3 分钟)
随着全球高端制造业向精密化、集成化发展,激光切割技术正从单一加工手段升级为陶瓷基板制造的核心赋能技术。通过持续的技术创新与工艺优化,这一技术将推动更多新型陶瓷材料的工程化应用,为电子信息、新能源等战略新兴产业提供坚实支撑。
