微流道激光加工：从实验室研发到规模化生产的技术跨越

一、传统微流道加工的瓶颈与激光技术破局

在微流道制造的漫长探索中，化学蚀刻依赖强酸强碱（如氢氟酸、氢氧化钠），不仅面临严苛的环保法规限制，且刻蚀速率难以精准控制（波动范围＞15%），导致流道尺寸偏差常超 ±10μm。机械加工则受限于刀具磨损（寿命＜500 次）和材料硬度，在氧化铝陶瓷、石英玻璃等硬脆材料上的良品率普遍低于 60%。这些问题在需要万级以上量产的半导体、医疗设备领域尤为突出，亟需更可靠的加工技术。

激光蚀刻机的出现彻底改变了这一局面。其利用 1064nm 固体激光器或 355nm 紫外激光器，通过振镜扫描系统实现光束高速偏转，在材料表面实现 “烧蚀 - 汽化” 精确控制。某第三方检测机构数据显示，激光蚀刻的微流道尺寸偏差可控制在 ±3μm 以内，完全满足 IATF 16949:2016 汽车行业质量标准。

二、激光蚀刻机的核心技术模块解析

1. 光学系统：精度控制的核心

高稳定性激光器（功率波动＜±1%）配合衍射光学元件（DOE），可将光束均匀性提升至 98% 以上。在微流道拐角处，通过动态光斑补偿技术（响应时间＜1μs），确保曲率半径 50μm 的圆弧加工无锯齿状缺陷，这一技术在 3C 电子微型散热流道加工中已实现规模化应用。

2. 运动控制：效率提升的关键

龙门式高精度平台（定位精度 ±5μm）支持最大 300mm×300mm 幅面加工，配合双工位交换系统，可实现 “上料 - 加工 - 下料” 的无缝衔接，单批次加工效率提升 60%。在医疗器械生产中，该配置可满足月产 10 万片微流控芯片的产能需求。

3. 智能软件：工艺开发的引擎

自主研发的 CAM 软件内置材料数据库，包含 50 + 种常用材料的最佳加工参数（如玻璃：功率 8-12W，速度 1200mm/s；不锈钢：功率 20-30W，速度 800mm/s）。工程师无需掌握复杂激光原理，通过图形化界面即可完成流道设计到加工代码的自动生成，显著降低技术门槛。

三、激光蚀刻机的全流程应用实践

1. 研发阶段：快速原型验证

高校实验室在开发新型细胞分选芯片时，可利用激光蚀刻机在 2 小时内完成样品制作。通过调整激光频率（20-80kHz）和扫描间距（5-20μm），能快速验证不同流道结构（直型、蛇形、交叉型）对细胞分离效率的影响，将研发周期从传统方法的 7 天缩短至 1 天。

2. 中试阶段：工艺参数优化

某医疗器械企业在微流道芯片中试生产时，通过正交试验法对激光功率（A）、扫描速度（B）、离焦量（C）三因素进行优化，最终确定最佳参数组合（A=10W, B=1500mm/s, C=+50μm），使芯片的流体阻力一致性提升 90%，为后续量产奠定基础。

3. 量产阶段：自动化生产线集成

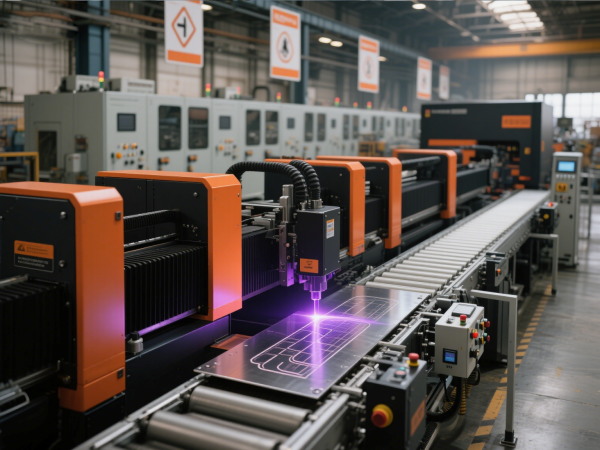

在半导体晶圆级封装产线中，激光蚀刻机与机械臂、视觉检测系统深度集成，实现从晶圆上料、流道加工到自动分拣的全自动化。设备搭载的 MES 系统可实时监控加工数据（如累计加工量、良品率、能耗），并通过 OEE（设备综合效率）分析持续优化生产流程。

四、激光蚀刻机的行业应用价值对比

五、未来技术发展与选型建议

1. 技术趋势展望

• 多光束并行加工：采用光纤激光器阵列技术，将加工速度提升至 20000mm/s 以上，满足 5G 滤波器、功率芯片等大规模量产需求。

• 原位检测技术：集成机器视觉与光谱分析模块，实时反馈加工质量，实现闭环控制下的 “零缺陷” 生产。

• 材料改性拓展：通过激光诱导表面亲疏水改性，在刻蚀流道的同时完成功能性处理，减少后道工序。

2. 采购决策指南

• 明确需求边界：根据产品类型（原型 / 量产）、材料种类、精度要求（μm 级 /nm 级）选择合适功率（50-500W）和波长（红外 / 紫外 / 飞秒）的设备。

• 考察供应商能力：优先选择具备核心部件自主研发能力（如激光器、振镜、控制软件）的厂商，确保技术迭代响应速度。

• 重视工艺支持：要求供应商提供完整的工艺开发包（含参数库、操作手册、维护指南），并可协助解决量产中的特殊问题。

  立即联系专业激光设备供应商，预约微流道加工技术研讨会，获取定制化解决方案，抢占精密制造技术高地。
